一、換熱站遠程監控系統簡介
全自動換熱機組節能效果、自動化程度、系統安全穩定性及維護和管理的便利性都大大超過傳統的供熱方式。換熱站遠程監控系統集成了計算機技術、自動控制技術和通訊技術。該系統全面地監測熱網運行參數，控制熱網的供熱溫度，為系統熱量均衡提供可靠的技術保障。
換熱站安防監控系統由攝像頭、硬盤錄像機、硬盤構成。換熱站現場通過安裝攝像頭完成對現場完成模擬視頻的拍攝，云臺控制調整拍攝角度、方位、變焦等，配置硬盤錄像機、硬盤，對拍攝數據進行存儲?，F(xiàn)場攝像通過同軸線纜、網絡或光纖等方式傳送到中控室，以完成對監控?cái)?shù)據的查看、調用，實現實時報警和錄像記錄。
換熱站監控系統、安防監控系統進行網絡發布。網絡用戶通過網絡、權限許可方可直接進入監控系統進行數據查看、控制、調用等操作。
二、傳統供暖系統與分布式變頻供暖系統的區別
傳統供暖系統中，是選擇合適的熱源循環泵并在各個換熱站安裝調節閥。選擇熱源循環泵的流量和揚程時，流量一定要大于所有用戶流量之和，揚程一定要滿足所留給最遠用戶的資用壓頭等于或大于實際需要的壓頭。這樣，除最遠用戶外其它用戶的資用壓頭往往是大于其所需要的壓頭。因此必須用戶的供水管道上設置調節閥、消耗掉多余的資用壓頭，從而達到調節流量的目的。這種調節方法的本質是增加用戶支路的阻力，而這種阻力的增加只能使循環泵消耗更多的電能。因此，這種調節方法是以水泵消耗更多的電能為代價。
現在越來越多的供熱企業采用分布式變頻供暖系統，在分布式變頻供暖系統中熱源循環泵只需提供系統循環的部分動力，其余動力由各換熱站的回水加壓泵（熱網泵）進行調節。
分布式供暖的優點：
1)適應管網熱負荷的變化能力強
2)降低管網管道公稱壓力，大幅度減少管網管道投資；
3)增加管網輸送效率，降低管網輸送能耗。
三、換熱站監控系統配置及功能
換熱站監控系統組件配置
高品質組件：水泵、閥門、電動調節閥、變頻器、控制器、傳感器、低壓件等設備根據客戶需求采用國際國內知名品牌。
多類型配置：水泵、進水閥、泄壓閥、電動調節閥、變頻器、控制器、溫度傳感器、戶外溫度傳感、壓力傳感器、液位傳感器、電流傳感器、流量計、熱量表、短信報警模塊、遠程通訊系統及安防監控系統等根據客戶功能需求選配。每個換熱站分布式供熱實現熱量均衡，便于維護。
下位機主要功能
現場數據采集和泵閥自動調節，發出執行動作信號，與上位機交換信息。
戶外溫度系統自動補償調節。
根據采集壓力溫度實現限值報警或者停泵、關閥。
監測各泵電流及限值停泵。
補水系統水位監測，自動加水，限值報警，缺水停泵。
系統流量熱量采集進行能源統計。
上位機主要功能
定制人員的管理權限和功能，對各站遠程就地切換操作。
對各站運行過程進行數據采集和控制，查看設置運行參數。
查詢?cè)O(shè)置各站各個報警參數，查詢歷史報警信息。
◆控制各站泵閥?？蓡为?dú)啟停泵、開關閥。
下發戶外溫度數據到各站進行實現戶外溫度補償自動調節。
◆使用曲線圖、表格方式顯示各站實時、歷史數據及報表打印。

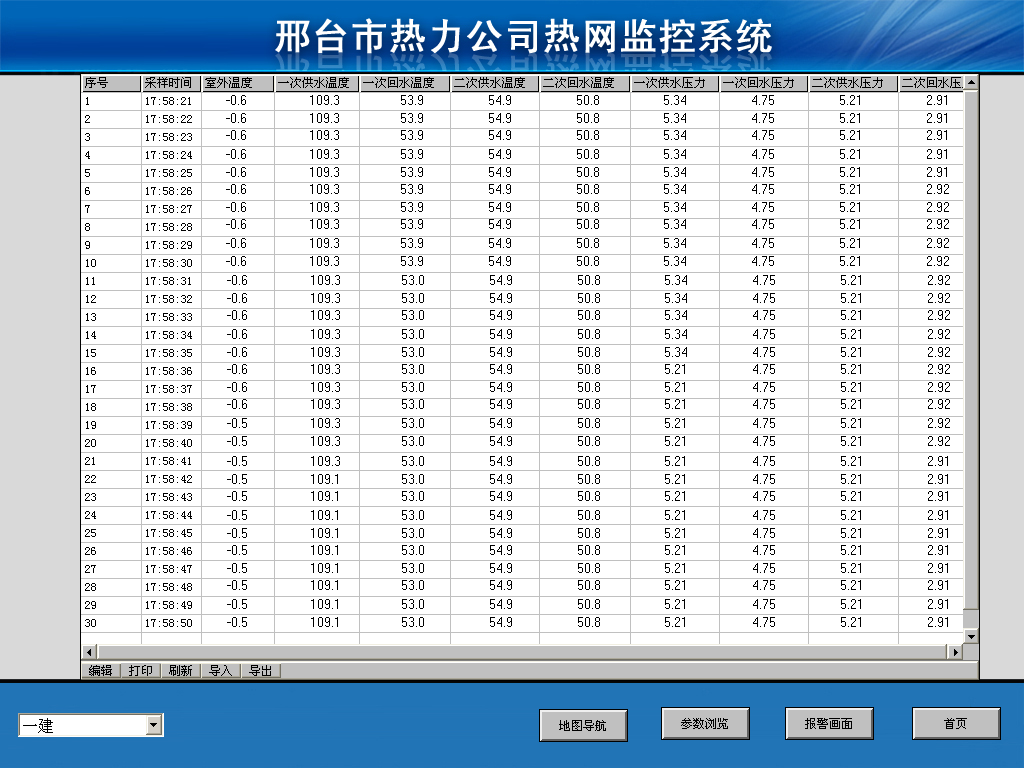

四、換熱站遠程監控系統組態畫面
參數設置界面
