智能換熱機組控制系統的基本組成
一、補水泵自動控制系統
二、循環泵自動控制系統
三、二次網供熱溫度控制系統
四、系統循環流量、熱量監測系統
五、程聯網與監控系統
智能換熱組控制系統的主要功能
一、補水泵自動控制系統
具有變頻恒壓補水功能，可根據系統設定的補水壓力值自動控制補水泵的轉速，采用人工智能模糊控制，需要用戶設定的參數少，壓力控制穩定；
可定時自動切換備用泵，防止備用泵長時間不用銹蝕；
具有動、靜壓補水壓力自動控制，可設定動壓和靜壓兩個補水壓力，在循環泵起動和停止時自動切換；
補水箱缺水自動保護功能，在補水箱缺水時自動停泵，防止補水泵水封空轉燒毀；
超壓自動泄水功能，在系統熱膨脹超壓時可自動打開泄壓電磁閥泄壓；
可控制兩臺補水泵同時工作，當系統初次注水時，由于補水量大，可自動控制兩臺泵同時運轉，縮短初次補水時間。具有壓力區間補水控制功能，可根據系統設定的補水壓力區間自動控制補水泵的起動、停止，能夠有效的消除補水泵低速變頻帶來的產氣故障現象；具有補水泵最低啟動頻率控制功能，能夠有效防止補水泵恒壓補水控制模式下的產氣現象的發生；
二、循環泵自動控制系統
循環泵一般采用變頻變流量壓力控制模式，根據二次網供、回水壓差或供水壓力自動調節循環泵的轉速，保證二次網出口壓力或供、回水壓差的穩定；系統最多可控制三臺循環泵自動運行；當一臺循環泵不能滿足二次網的供熱流量要求時，系統自動將第二臺循環泵投入到工作狀態，當兩臺泵滿負荷運行還不能滿足系統要求時，則控制系統會將第三臺泵投入到系統中工作。當外網熱負荷減小時，系統將依次停掉多余的循環泵，保證外網流量和壓力穩定在設定的控制范圍內，這樣就實現了二次網的變流量自動調節功能，達到調節智能化、節約電能的效果。
由于循環泵采用變頻及軟起動控制技術，大功率的循環泵起動和停止都由變頻器及軟啟動起來控制，對供電電網無浪涌沖擊，對供熱管網也無壓力沖擊，大大降低了管道、閥門的損壞幾率，同時對換熱站的電力變壓器的容量要求也大大降低，節省換熱站的一次性投資和維護費用。另外，換熱站的循環泵還可以根據一次網的溫度來自動啟動、停止 或限速運行。當一次網的熱源溫度低于循環泵的設定運行溫度時，循環泵處于停止或最低轉速運行狀態，這樣可以大限度節約運行電力成本。
三、二次網供熱溫度控制系統
根據二次網出口溫度自動控制一次網流量調節閥（電動調節閥）的閥門開度，保證二次網出口溫度恒定；
具有戶外溫度補償控制功能，根據戶外溫度的變化，自動調節二次網出口溫度：戶外溫度越高，二次網出口溫度越低；戶外溫度越低，二次網出口溫度越高；
另外，還可根據設定的時間段自動調節二次網的出口溫度設定值，達到自動節能的目的。具有手動調節功能?？稍陔娔X觸摸屏上手動調節、控制流量調節閥的開度。
四、系統循環流量監測系統
控制系統可以同時監測一次網熱源流量、二次網循環流量以及二次網補水流量，此參數用于分析供熱系統的運行工況及熱力系統的流量分配情況，也可以用來計算機組的供熱熱量；
五、遠程聯網及監控系統
本控制系統標準配備RS485/RS232遠程數據通訊接口，內置數據通訊程序，可通過有線/無線/寬帶互聯網等多種方式進行換熱站之間的聯網，為以后的換熱站聯網、熱網系統統一調度預留技術儲備。
1、智能無人值守?fù)Q熱機組故障短信自動報警功能
智能無人值守?fù)Q熱站都配備有遠程短信故障自動報警功能。本套系統通過裝備的智能短信故障報警采集系統，將換熱站內發生的故障信息采集到系統內，通過短信報警系統將采集到的故障情況以手機短信的方式及時發送到一部或多部手機上，及時通知維修人員到現場處理故障。系統可以檢測的故障及信息包括（1）換熱站跑水、漏水；（2）補水泵故障停泵；（3）補水箱缺水；（4）循環泵故障停泵；（5）補水變頻器故障；（6）循環泵變頻器故障；（7）巡站員是否按時巡站；（8）系統安全故障報警（超壓或失壓）
2、智能無人值守?fù)Q熱機組的系統安全保護功能：
1、補水失壓保護：換熱站在運行過程中如果系統嚴重失水或補水泵補水壓力過低，系統能夠自動停機并發出報警；當補水壓力恢復正常時又能夠自動投入運行；
2、二次網超壓保護：換熱站在運行過程中如果二次網供水嚴重超壓，系統能夠自動停機并發出報警；當二次網出口壓力恢復正常時又能夠自動投入運行；
3、備用泵自投控制功能：
當前工作的補水泵或循環泵出現故障時，如果系統有備用泵，控制系統能夠自動將備用的補水泵或循環泵投入運行，不需要人工干預。
4、一次網流量調節閥與二次網循環泵互鎖控制：
一次網的熱源為蒸汽或高溫?zé)崴畷r(shí)，當循環泵不轉或系統停電時，一次網的流量調節閥能夠自動關閉，防止高溫汽、水對換熱器造成損壞。
智能換熱機組控制系統的節能分析
一、補水泵、循環泵變頻---節省電能
系統根據設定的控制壓力自動調節循環泵和補水泵轉速，通過降低泵的轉速，減少運行電流，達到節約電能的目的
二、循環泵運行溫度控制---節省電能
系統根據一次網熱源的溫度自動控制循環泵起、停，或使循環泵運行在最低頻率，降低循環泵的轉速，減少運行電流，達到節約電能的目的。
三、二次網溫度自動控制---節省熱源能量
系統根據戶外溫度或二次網供水設定溫度自動調節一次網熱源的流量，通過減少熱源流量達到節約能源的目的。
四、二次網溫度時間控制---節省熱源能量
系統根據設定的節能時間段，通過減少一次網的熱源流量，自動降低二次網的供熱溫度，達到節約能源的目的。
五、智能換熱機組----節約人力
由于智能換熱機組不需要人員看守只需要定時巡站，因此節約了大量的人力。
智能型換熱機組的特點
□智能化控制
□運行穩定
□節能明顯
□結構緊湊
□便于檢修
多功能多類型的換熱機組控制系統

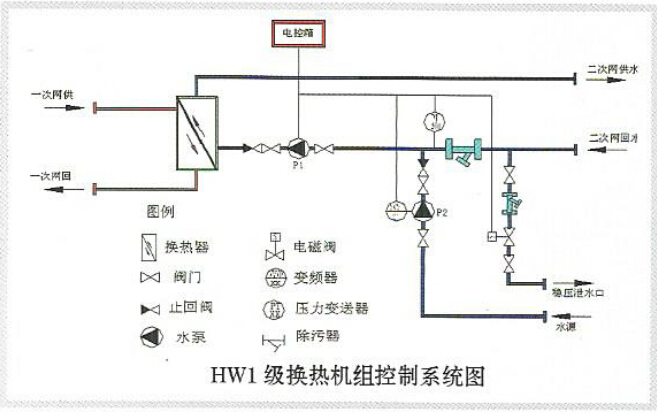

HW-1系列
控制功能：自動變頻調速恒壓補水功能、自動排水泄壓、自動動態穩壓 。
具體配置：二次側回水管配置壓力傳感器、泄水電磁閥。
顯示模式：現場就地控制器顯示的參數：二次側回水壓力、二次側泄水壓力。
控制模式：現場控制器根據二次側回水壓力自動控制補水泵變頻運行，恒定
二次網系統壓力；
功能模式：當系統超壓時自動排水泄壓；具有手動啟停循環泵及補水泵功能。

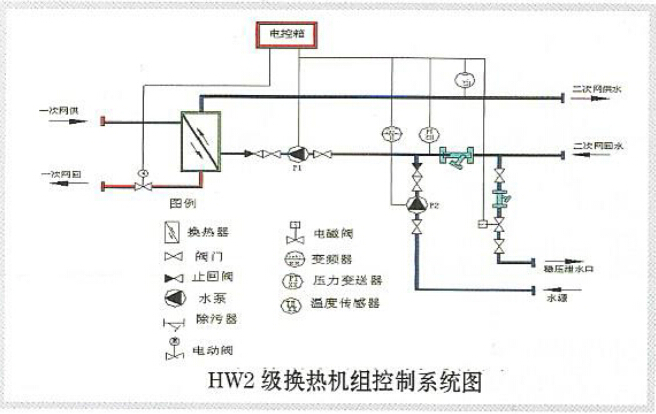

HW-2系列
控制功能：溫度控制功能、變頻定壓補水功能、自動排水泄壓、自動動態穩壓 。
具體配置：一次測：電動調節閥;二次側：供水溫度傳感器、回水壓力傳感器、
泄水電磁閥。
顯示模式：現場控制器顯示的參數為二次側供水溫度、供回水壓力。
控制模式：現場控制器根據二次側供水溫度傳感器控制一次側電動調節閥開度，控制二次側供水溫度與設定值一致，根據二次側供回水壓力或供回水壓差的變化，自動調節循環泵變頻器的頻率來實現對二次側的流量調節。根據二次側回水壓力，自動控制補水泵變頻運行，恒定二次網系統壓力。
功能模式：當系統超壓時自動排水泄壓；具有手動啟停循環泵及補水泵功能。
優點：節約能源、運行成本低。

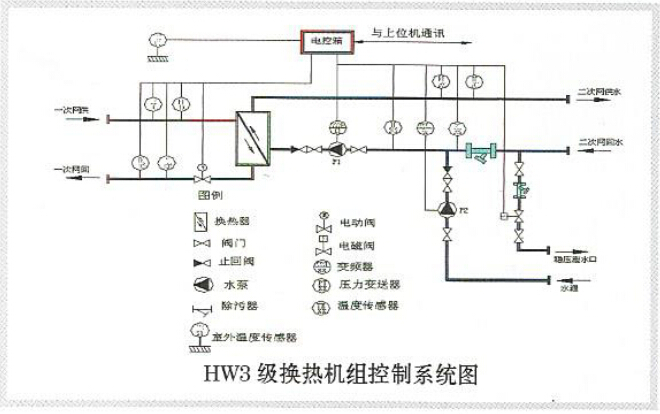

HW-3系列：
基本配置：
換熱器、水泵、閥門、控制器、電動調節閥、壓力傳感器、溫度傳感器、室外溫度傳感器、液位傳感器、變頻器、泄水電磁閥、安全閥、流量計、熱量表、補水流量表等。
控制原理：
控制器根據室外溫度傳感器或二次側供水溫度傳感器采集到的溫度信號控制一次側電動調節閥的開度。通過對一次側流量的調節，控制二次側供水溫度與設定值一致，根據二次側供回水壓力或供回水壓差的變化，自動調節循環泵變頻器的頻率來實現對二次側的量的調節。根據二次側回水壓力，自動控制補水泵變頻運行，恒定二次網系統壓力。
顯示模式：
現場控制器顯示的參數：一次側進供回水溫度、一次側供回水壓力、二次側供回水溫度、二次供回水壓力、室外溫度、一 二次網熱量、流量、補水流量、調節閥開度、水箱液位。
控制系統功能：
溫度控制功能+室外溫度補償功能+補水泵變頻自動定壓補水控制+自動排水泄壓+循環泵變頻系統。根據室外溫度溫的變化自動控制二次網供水溫度、自動控制壓力、超溫超壓自我保護、超溫超壓自動報警、變頻恒壓補水功能、超壓自動排水泄壓、斷電自我保護、來電順序啟動、熱量、流量、溫度、壓力值、水箱液位等實現了自動控制。具有手動啟停循環泵及補水泵功能。具有短信報警功能。具有遠程通訊接口（以太網、GPRS）。
優點：節省人力資源、節約能源、運行成本低。

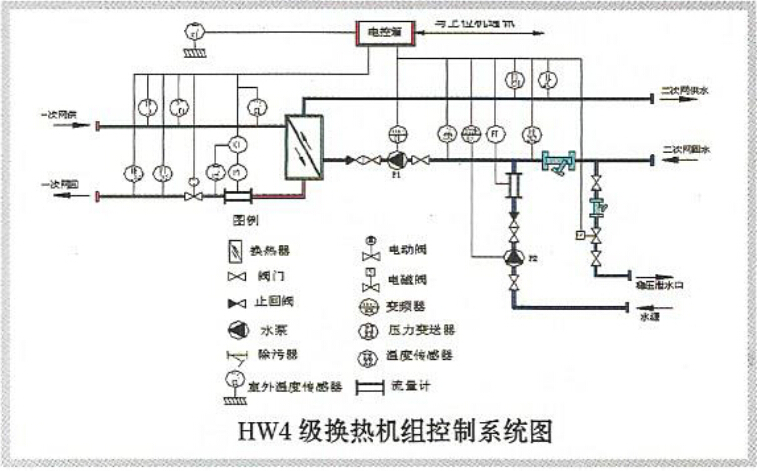

HW-4系列
基本配置：換熱器、水泵、閥門、控制器、電動調節閥、壓力傳感器、
溫度傳感器、室外溫度傳感器、液位傳感器、變頻器、泄水電磁閥、安全閥、流量計、
熱量表、電度表、遠傳通訊系統。
控制原理：
控制器根據室外溫度傳感器或二次側供水溫度傳感器采集到的溫度信號控制一次側電動調節閥的開度。通過對一次側流量的調節，控制二次側供水溫度與設定值一致，根據二次側供回水壓力或供回水壓差的變化，自動調節循環泵變頻器的頻率來實現對二次側流量的調節。根據二次側回水壓力，自動控制補水泵變頻運行，恒定二次網系統壓力。
控制系統功能：
溫度控制功能+室外溫度補償功能+補水泵變頻自動定壓補水控制+自動排水泄壓+循環泵變頻系統、熱計量+補水流量計量。根據室外溫度溫的變化自動控制溫度、自動控制壓力、超溫超壓自我保護、超溫超壓自動報警、變頻恒壓補水功能、超壓自動排水泄壓、
斷電自我保護、來電順序啟動、熱量、流量、溫度、壓力值、水箱液位等實現了遠程自動控制。具有就地、遠程切換功能；無人值守遠程通訊控制系統（以太網、GPRS）。
顯示模式：
現場控制器顯示的參數：一次側供回水溫度、一次側供回水壓力、一 二次網熱量、流量、補水流量；二次側供回水溫度、二次供回水壓力、室外溫度、調節閥開度、水箱液位等。
優點：節省人力資源、節約能源、運行成本低。

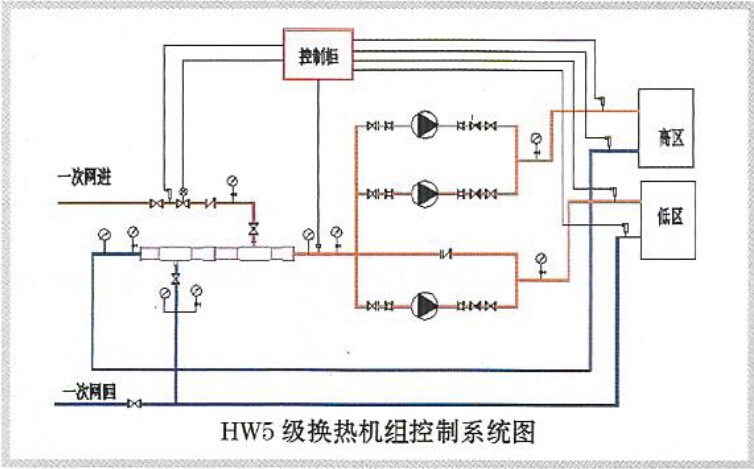

HW-5系列
基本配置：
混水器（或水水發射器、水力變壓器）、水泵、閥門、控制器、電動調節閥、壓力傳感器、溫度傳感器、室外溫度傳感器、變頻器、流量計、熱量表、電能表、遠傳通訊系統等。
混水機組特點：
1、無換熱器，無補水系統，系統簡單，占地小，投資??；
2、阻力小，節電；
3、故障率低；
控制功能：溫度控制功能+室外溫度補償+循環泵變頻+壓差控制系統+熱計量+流量計。
顯示模式：現場控制器顯示的參數：一次側供回水度、一次側供回水壓力、一次網熱量、流量；二次側供回水溫度、二次供回水壓力、二次熱流量、室外溫度。
控制模式：現場控制器根據二次側供水溫度傳感器及室外溫度傳感器共同控制一次側電動調節閥，調節所需熱量。根據二次側供水壓力或供回水壓差自動控制循環變頻運行，實現供熱調節
功能模式：具有高低區回水壓差調節功能，一次熱流量計量，二次熱流量計量；具有就地、遠程控制功能、調節閥自動調節功能； 具有遠傳通訊系統（以太網接口接口、GPRS）。
節約電能約40% 熱能10%。
